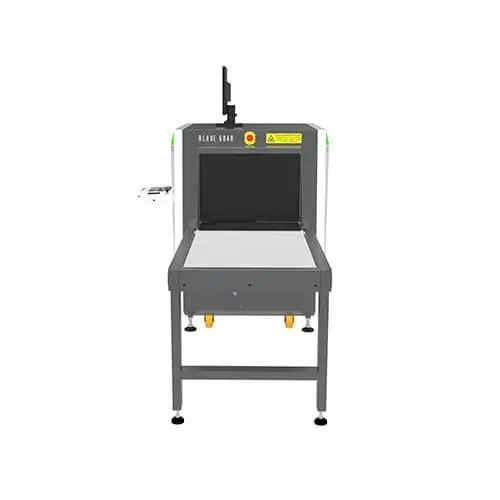

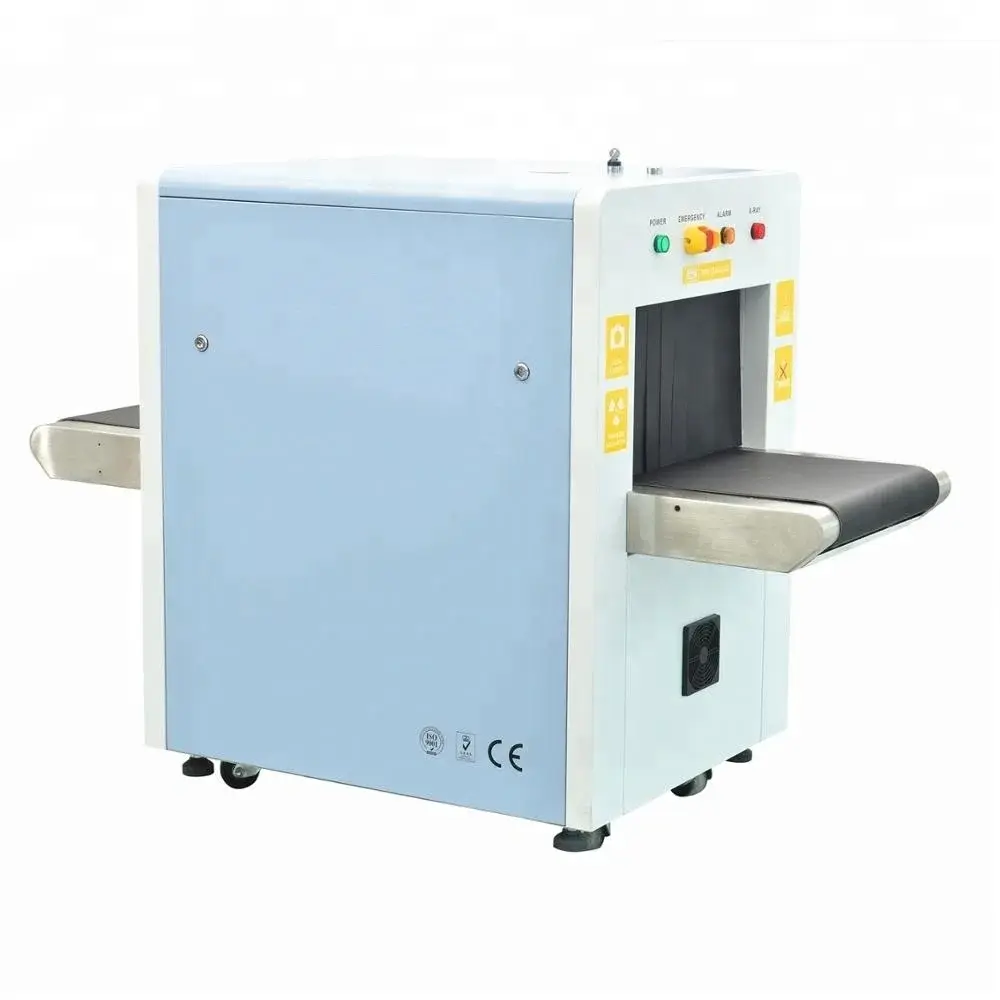

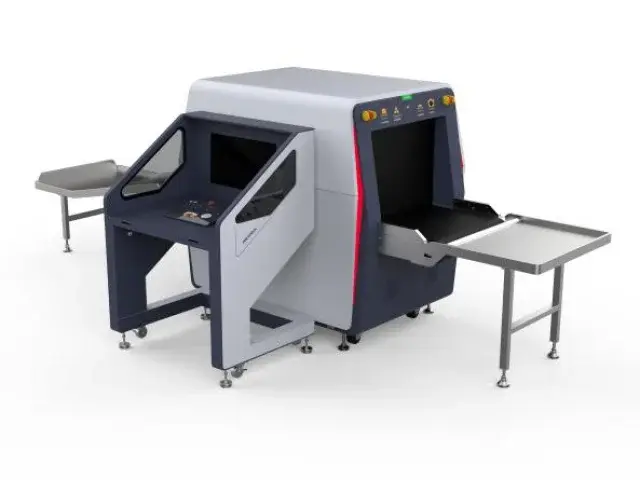

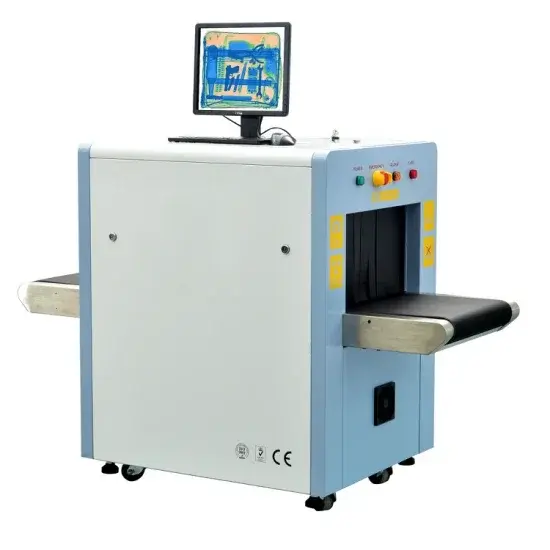

Рентгенотелевизионные установки досмотра Багажа
металлодетекторы в Астане и Алматы

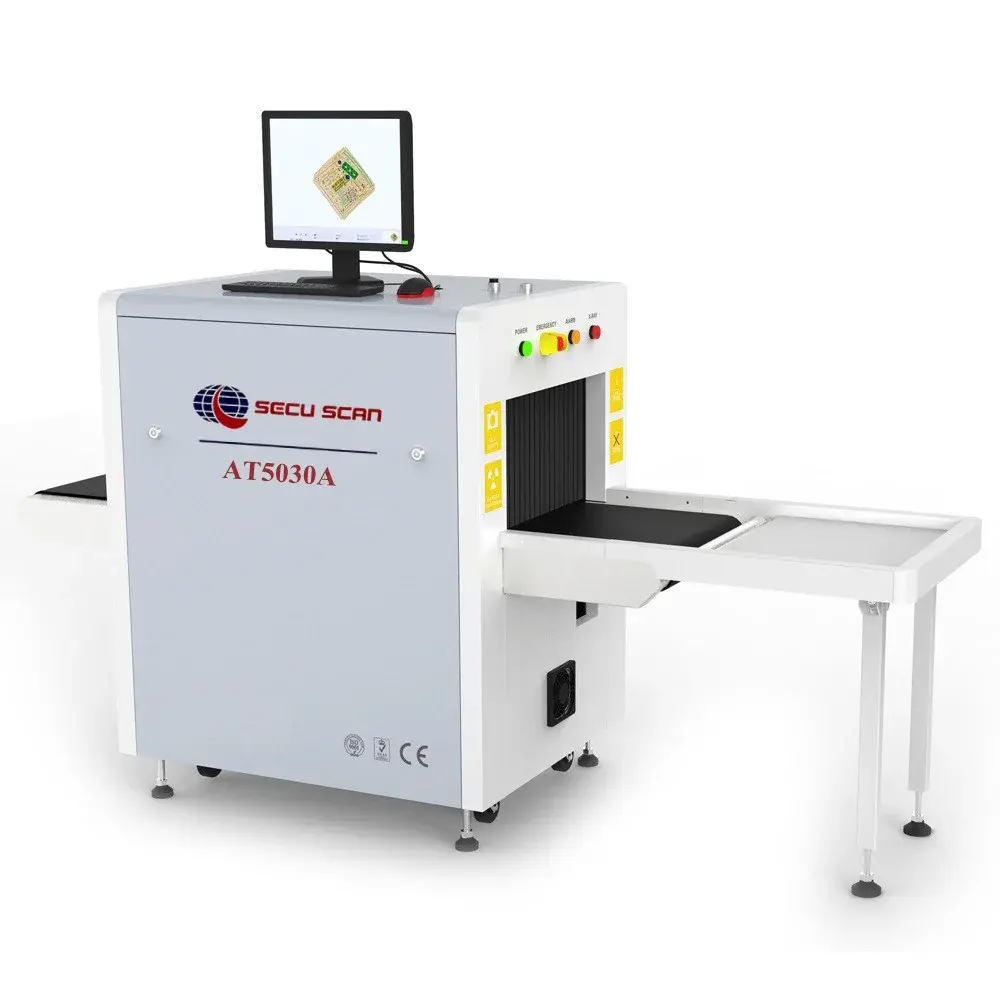

Габаритные размеры:

1660(длина)х746(ширина)х1165(высота)мм

Размер тоннеля:

500(ширина)х300(высота)мм

Скорость конвейера:

0,22 м/с

Грузоподъемность конвейера:

150 кг

Высота конвейера:

663 мм

Разрешающая способность:

Медная проволока диаметром 0,1мм (38AWG) - гарантируется, медная проволока диаметром 0,08мм (40AWG) - типично

Проникающая способность:

10 мм стали типично

Безопасность для фотоматериалов:

гарантированая для чувствительности до IS01600 (33 DIN)

Утечка рентгеновского излучения:

< 0,1 мР/час (1мкЗв/час) (на расстоянии 5 см от внешнего корпуса)

Ориентация луча:

Вертикально вверх

Угол излучения:

80 градусов

Анодное напряжение:

80кВ

Ток трубки:

0,6 мА

Рабочий цикл:

100%

Охлаждение:

герметичная масляная ванна

Центральный процессор:

Intel Core 2 Duo 3400, 2.6GHz, 1MB, L2 Cache 800Mhz FSB

Материнская плата:

Intel G41

Архитектура шины:

Integrated Graphics,5PCI, 1PCI Express *1 and 1PCI BX press *16

Оперативная память:

2GB RAM

Жесткий диск:

500GB

Операционная система:

Windows XP

Рентгеновский детектор:

L-образная фотодиодная линейка

Число уровней серого цвета:

4096 (12 бит)

Монитор:

цветной высокого разрешения, LCD, 17"

Функции обработки изображений:

черно-белое, псевдо-цветное, супер-усиление, реверсивный цвет, усиление по краям, усиление изображения, осветление изображения, уменьшение затемнения, реверсивное изображение, сохранение изображений

Максимальное разрешение:

1024x1280 пикселей

Обработка изображений:

24-битная, в реальном времени

Сохранение изображений:

сохранение 100000 изображений в реальном времени

Масштабирование изображений:

32-кратное

Функция «Внедрение опасных предметов» (TIP):

программа TIP с регулируемой частотой вставляет цифровые изображения опасных предметов в обычный багаж. Служит для оценки работы и повышения квалификации операторов

Стандартные функции:

меню, проверка напряжения питания, отображение даты/времени, автоматический подсчет обнаруженных объектов, номер лицензии оператора, ведение записи, система запуска рентгеновского генератора, таймер времени работы рентгеновского генератора, индикатор режима работы

Сетевой интерфейс:

Ethernet

Рабочий диапазон температур:

от 0° до +45°C

Влажность:

от 10% до 95%, без конденсации

Электропитание:

187-240VAC, 50/60Hz

Потребляемая мощность:

0,8 кВт

Уровень шума:

< 58дБ

Размеры

Размер туннеля

600 x 400 мм

Габаритные размеры, не более

1412 х 809 х 1337 мм

Габариты упаковки

1588 х 965 х 1778 мм

Вес, не более

370 кг

Вес в упаковке

490 кг

Конвейер

Максимальная распределенная нагрузка на

конвейер

165 кг

Высота конвейера

800 мм

Скорость ленты конвейера

0.23 м/с

Источник рентгеновского излучения

Напряжение анода

160 кВ (рабочее 150 кВ)

Ток источника

0,7 мА

Направление излучения

диагонально вверх

Система охлаждения

масляная ванна с воздушным

(конвекционным) охлаждением

Безопасность пленок

до ISO 1600 (33 DIN)

Приемник рентгеновского излучения

Тип

L-образный массив

Двухэнергетическая технология

наличие

Уровни серого

4096

Обнаружительная способность по медной

проволоке

0.08 мм (40 AWG) – 0.10 мм (38 AWG)

Проникающая способность по стали

39 – 37 мм

Характеристика

Значение

Общие характеристики:

Размер туннеля, ДхШхВ

620 × 418 мм

Макс. габариты объекта

615 × 410 мм

Высота конвейера

около 694 мм

Скорость конвейера при 50 Гц

около 0,2 м/c

Макс. равномерная нагрузка на конвейер

160 кг

Разрешающая способность (по проволоке)

Стандарт: 38 AWG (0,1 мм). Типично: 39 AWG (0,09 мм)

Проникающая способность (сталь)

Стандарт: 27 мм. Типично: 30 мм

Рентгеновская доза при досмотре (типично)

Стандарт: 0,7 µSv (0,07 mrem). В режиме HI-MAT: 1,4 µSv (0,14 mrem)

Безопасность для фотопленок

гарантирована для чувствительности до ISO 1600 (33 DIN)

Цикл работы

100%, не требует разогрева и перерывов

Рентгеновский генератор:

Анодное напряжение

140 к В ср

Охлаждение

герметичная масляная ванна

Направление пучка

диагональное

Система формирования изображения:

Рентгеновский детектор

Г-образная детекторная линейка

Число уровней серого цвета в памяти

4096

Режимы изображения

черно-белый / цветной

Видеопамять

1280 × 1024 / 24 бит

Функции обработки изображения

VARI-МАT, О2, OS, HIGH электронное ZOOM: увеличение 2-x, 3-x, 4-x,...16-ти кратное

Монитор

17”-цветной монитор, эмиссия соответствует стандарту MPR II и TCO 99, другие мониторы – по согласованию

Дополнительные характеристики

индикация даты/времени, счетчик багажа, личный код пользователя, акустическая маркировка багажа, индикация рабочего режима, REVIEW – функция возврата к предыдущим изображениям, обзорное ZOOM – изображение, произвольно программируемые функциональные клавиш

Опции

HI-MATPlus – классификация материалов, X-ACT, HI-TIP, HI-SPOT, SEN, XPlore, IMS (система запоминания изображений)

Эксплуатационные данные:

Радиационная безопасность

Соответствует всем действующим радиационным и медицинским нормам для устройств с радиационным излучением

CE-соответствие

Соответствует требованиям 98/37/EWG, 72/23/EWG, 89/336 EWG

Уровень шума

меньше 70 дб (А)

Размер туннеля (Ш×В)

614 х 410 мм

Габаритные размеры установки (Д×Ш×В)

2160 х 920 х 1240 мм

Грузоподъемность

150 кг

Диапазон рабочих температур, С

От 0 до +40 ( в сложных климатических условиях возможна установка дополнительных систем охлаждения во избежание перегрева)

Скорость конвейера

0,20 м/с

Цикл работы

круглосуточно

Проникновение по стали

30 мм

Предельный контраст по медной проволоке

0,09 мм

Базовые функции

– Окрашивание изображений объектов шестью цветами по составу и толщине

– Увеличение по 9 участкам изображения на пульте управления и в режиме «лупа»

– Архивация изображений (до 100 000 снимков)

– Счетчик багажа

– Цветное, черно-белое и негативное отображение, выделение металлов или органики

– Режим непрерывного досмотра

– Многократное увеличение изображения

– Функция существенно повышенной проникающей способности

– Мощный привод ленты конвейера

– Возможность просмотра библиотеки изображений

– Ручное сохранение изображений

– Подключение к локальной сети по протоколу TCP/IP

– Встроенная программа тренировки рентгеновской трубки

– Автоматическая самодиагностика системы в режиме реального времени
